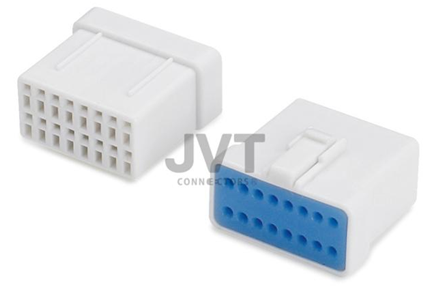

JVT作為全球知名的連接器制造商,其推出的JVT2070系列防水連接器系統,以2.0mm間距為核心設計基準,并在原有的基礎上現已研發生產到2*08最大16路的規格,憑借緊湊結構與可靠的防水性能,在多行業惡劣環境應用中占據重要地位。本報告將從產品核心參數、應用場景及核心優勢三方面展開分析,為相關行業選型提供參考。
JVT2070系列防水連接器系統的性能優勢建立在精準的技術參數之上,其核心指標明確了產品的適用邊界與可靠性基礎,具體參數如下表所示:
參數類別 | 具體指標 | 說明 | |
電氣性能 | 額定電流3A AC/DC;額定電壓100V AC/DC;絕緣電阻≥800MΩ | 適配中低功率電路,絕緣性能優異,降低漏電風險 | |
防水等級. | IPX7(符合IEC 60529標準;符合JIS C 0920 7級標準) | 可在1米水深環境下浸泡30分鐘不進水,滿足潮濕及短時間浸水需求 | |
環境適應性 | 工作溫度-40℃~+105℃ | 耐受極端高低溫,適配戶外、工業及車載等復雜環境 | |
結構參數 | 2.0mm間距,最大16路電路;壓接連接方式 | 緊湊布局節省安裝空間,壓接工藝提升連接穩定性 | |
合規性 | RoHS合規,通過UL認證 | 符合環保及安全標準,適配全球主流市場需求 |
二、多領域產品應用場景解析
基于“防水可靠+結構緊湊+環境耐受”的核心特性,JVT2070系列連接器精準匹配多個行業的痛點需求,形成了多元化的應用矩陣,具體場景如下:
1. 汽車電子領域:車載環境的可靠連接保障
汽車艙外及艙內潮濕區域?qū)B接器的防水、抗震動要求嚴苛,JVT2070系列憑借IPX7防水等級及穩固的鎖合結構,成為理想選擇。其典型應用包括:車載空調室外單元連接、倒車影像攝像頭信號傳輸、車載傳感器(如濕度傳感器、溫度傳感器)線路接口等。在這些場景中,連接器需承受車輛行駛中的持續震動與雨雪侵襲,該系列的雙彈簧接觸結構與殼體鎖合設計,可有效避免接觸不良,保障行車安全相關系統的穩定運行。同時,-40℃~+105℃的溫度范圍可適配北方嚴寒與夏季高溫的極端氣候,無需額外防護措施。
洗衣機、洗碗機、加濕器等家用電器長期處于潮濕或水濺環境,連接器的防水性能直接關系到產品安全。JVT2070系列的實心橡膠線側密封設計,在實現IPX7防水的同時保持了緊湊體積,可嵌入洗衣機進水閥與控制板的連接線路、洗碗機噴淋臂驅動模塊接口等狹小空間。其低插入力特性也便于家電生產環節的高效組裝,配合自動化裝配設備可顯著提升生產線效率。此外,RoHS合規性確保產品符合家電行業的環保要求,適配全球市場出口需求。
3. 工業與商用設備:復雜工況的穩定支撐
在工業控制、自動售貨機、戶外通信設備等場景中,連接器需應對粉塵、水汽、溫度波動等多重挑戰。JVT2070系列的插頭與插座內置鎖合結構,配合頭部集成的密封環,可有效阻擋粉塵侵入并實現防水密封,適用于自動售貨機的飲水供應模塊連接、戶外空調的外機線路接口等。其3A額定電流可滿足小型電機、控制模塊等設備的供電需求,而雙簧片接觸結構(主彈簧+輔助彈簧)能提供穩定接觸力,避免工業環境中震動導致的線路中斷。
4. 新能源與電力設備:低壓系統的安全連接
在小型太陽能路燈、家用儲能設備等低壓電力系統中,JVT2070系列可用于光伏組件與控制器的連接、儲能電池的輔助線路接口等。其100V額定電壓與3A電流適配低壓場景需求,IPX7防水等級可應對戶外雨水侵襲,確保能源傳輸?shù)倪B續性。同時,耐高溫特性使其能在夏季光伏板表面高溫環境下正常工作,提升設備整體可靠性。
Ninebot作為主流二輪新能源出行設備品牌,其產品常面臨戶外雨水、路面積水及泥濘環境的考驗,連接器的防水與抗震動性能至關重要。JVT2070系列憑借IPX7防水等級及緊湊結構,完美適配該領域需求,典型應用包括:智能儀表盤與電池管理系統的信號連接、燈光系統(轉向燈、剎車燈)線路接口、車載傳感器(傾角傳感器、速度傳感器)的供電與信號傳輸。在騎行過程中,設備會承受顛簸震動與雨水飛濺,該系列的雙彈簧接觸結構與殼體鎖合設計,能有效防止接觸松動,保障行車數據精準傳輸與安全系統穩定響應。此外,-40℃~+105℃的寬溫范圍可適配冬季低溫啟動與夏季暴曬工況,無需額外防護即可穩定運行,提升用戶出行安全性。
6. 電動工具行業:惡劣工況的耐用連接方案
電動工具(如電鉆、角磨機、高壓清洗機等)多在建筑工地、戶外裝修、家庭清潔等場景使用,常接觸粉塵、污水及混凝土碎屑,對連接器的防護與耐用性要求極高。JVT2070系列的“頭部密封環+線側橡膠密封”雙重防護結構,能有效阻擋粉塵與污水侵入,適配高壓清洗機的機身與電源線連接、電鉆的電機控制線路接口等場景。其3A額定電流可滿足中低功率電動工具的供電需求,壓接連接方式提升了線路抗拉扯能力,避免工具使用中因線纜拖拽導致的連接失效。同時,該系列的耐沖擊特性可應對工具意外跌落造成的機械沖擊,延長設備使用壽命,降低維修成本,尤其適用于高頻次、高強度使用的專業工況。
7. 衛浴行業:潮濕腐蝕環境的專屬防護方案
衛浴空間長期處于高濕、多水及溫差波動環境,且存在清潔劑腐蝕風險,對連接器的防水、防腐蝕及絕緣性能提出嚴苛要求。JVT2070系列憑借IPX7防水等級與耐化學腐蝕的殼體材質,成為衛浴智能設備的理想連接選擇,典型應用包括:智能馬桶的沖水控制模塊與主控板連接、恒溫花灑的溫度傳感器線路接口、浴室鏡柜的照明及除霧功能供電線路、智能浴缸的水位檢測與加熱系統接口等。在這些場景中,連接器需持續抵御沐浴產生的大量水汽、清潔時的水濺以及洗漱用品的化學侵蝕,該系列的雙重密封結構可有效隔絕水分與腐蝕性氣體,避免短路故障;其-40℃~+105℃的溫度范圍能適配浴室冷熱交替環境,保障智能衛浴設備的穩定運行。此外,緊湊的結構設計可嵌入衛浴設備內部狹小空間,不影響產品外觀設計,提升用戶使用體驗。
三、產品核心競爭優勢分析
相較于同類防水連接器產品,JVT2070系列通過結構創新與工藝優化,形成了四大核心優勢,具體如下:
1. 高效防水與緊湊設計的平衡優勢
該系列采用“實心橡膠線側密封+頭部集成密封環”的雙重密封結構,在實現IPX7高防水等級的同時,避免了傳統防水連接器體積過大的問題。2.0mm的間距設計與精簡的殼體結構,使其能輕松嵌入家用電器、車載電子等狹小安裝空間,解決了“防水性能與安裝兼容性難以兼顧”的行業痛點。這種結構設計還減少了密封部件的磨損,延長了連接器的使用壽命。
接觸件采用“主彈簧+輔助彈簧”的雙簧片結構,能提供持續穩定的接觸力,有效抵抗震動、沖擊等外部干擾,降低接觸不良的風險。同時,殼體集成的彈簧式端子鎖合結構,實現了“低插入力+牢固鎖定”的結合——操作人員無需借助專業工具即可完成插拔,降低了裝配難度;鎖合結構能防止意外脫落,減少后期維護成本。這種設計特別適用于批量生產的家電、汽車制造場景,可提升生產效率。
3. 寬溫耐受與環保合規的適配優勢
-40℃~+105℃的寬工作溫度范圍,使其能適配從北方嚴寒戶外到工業高溫設備的多場景需求,無需根據環境單獨定制連接器型號,降低了企業的庫存成本。此外,產品完全符合RoHS環保標準,通過UL認證,滿足全球主流市場的環保與安全法規要求,為企業產品出口提供了便利,減少了合規風險。
4. 多元化類型與自動化適配的靈活優勢
該系列提供線對線(Wire-to-Wire)、線對板(Wire-to-Board)兩種連接類型,現已研發設計最大支持16路電路,可適配不同設備的連接需求。多元化的產品類型與裝配方案,使該系列能快速響應家電、汽車、工業等不同行業的定制化需求,提升了產品。


JVT2070防水連接器系統以“IPX7防水、緊湊結構、穩定接觸、寬域適配”為核心特性,通過雙重密封、雙簧片接觸等創新設計,在汽車電子、家用電器、工業設備、二輪新能源出行及電動工具等多領域?qū)崿F(xiàn)了可靠應用。其“性能穩定與成本優化兼顧、標準化與定制化平衡”的優勢,使其成為中低功率防水連接場景的優選方案。對于企業而言,選擇該系列連接器不僅能提升產品的可靠性與安全性,還能降低生產與合規成本,為產品競爭力提升提供支撐。
